Комплект — 2 шт.
Предназначены для измереня температуры и разности температуры воды в прямом и обратном трубопроводах водяных систем теплоснабжения в составе теплосчетчиков.
Измерение температуры и разности температур воды в прямом и обратном трубопроводах водяных систем теплоснабжения в составе теплосчетчиков.
HCX термометров комплекта по ГОСТ 6651:
Конструктивные особенности:

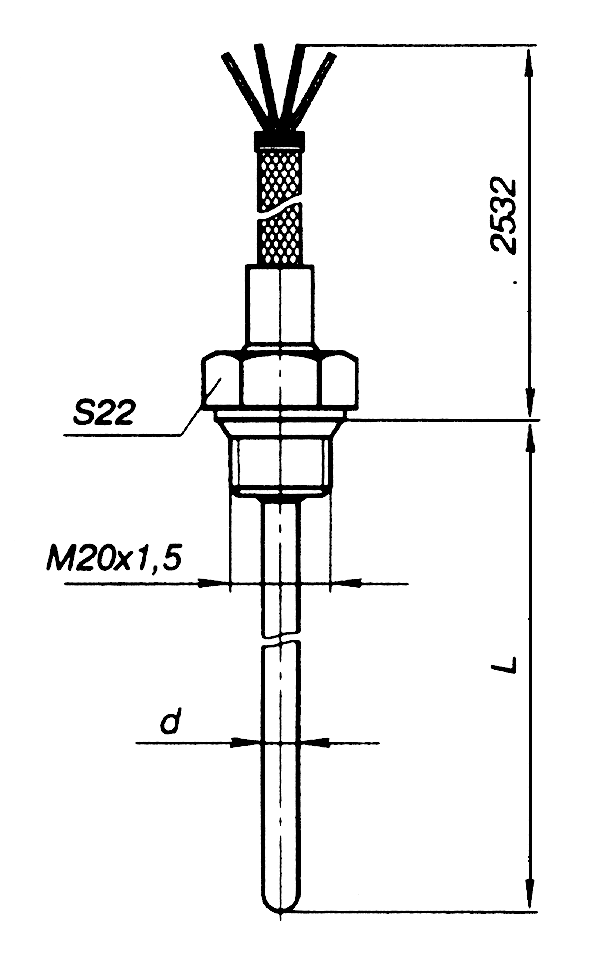

КТСП-0196-05:
Без головки, с кабельным выводом ι = 2500 мм.
Защитная арматура Ø6 мм — с приваренным штуцером М20х1,5.
Предел допускаемых отклонений термометров комплекта от НСХ, °С
|
А |
±[0,15+0,002(t)] |
- |
|
В |
±[0,3+0,005(t)] |
±[0,25+0,0035(t)] |
|
С |
- |
±[0,5+0,0065(t)] |
t — значение изменяемой температуры
Класс допуска комплекта: 1 или 2 по ТУ 4211-050-00226253-2005.
|
тип и исполнение комплекта |
Показатель |
Условное |
Ресурс, ч. |
|
ТСП-0196-05 |
20 |
0,4 |
10 000 |
| Tип и исполнение комплекта |
Класс допуска комплекта по ТУ 4211-050-00226253-2005 (класс допуска термометра по ГОСТ 6651) |
Диапазоны измеряемых температур/диапазон разности температур, °С | НСХ термометров по ГОСТ 6651 | Схема соединений по ГОСТ 6651 | Длина монтажной части L, мм | Материал защитной арматуры |
| ТСП-0196-05 | 1(B), 2(B) | 0...+160/5...155 | 1Pt100 | 4 | 80, 100, 120, 160, 200, 250, 320, 500 |
12Х18Н10Т или 08X13* |
Возможно изготовление по отдельному заказу с поверкой с другими длинами, находящимися в интервале длин монтажной части, указанных в таблице, а так же следующими схемами 3, 4, с НСХ Pt100, Pt500, Pt1000.
| Параметры | Показатели |
|---|---|
| Тип датчика | КТСП ; КТСМ |
| Исполнение | 00; Б; 05; 05Б |
| Длина монтажной части, (l), мм | 80 ; 100 ; 120 ; 160 ; 200 ; 250 ; 320 ; 400 ; 500 |
| Класс допуска комплекта | 1; 2 |
| Класс допуска чувствительного элемента | А ; B ; С |
| (НСХ) Номинальная статическая характеристика чувствительного элемента | Pt100 ; 100П ; 100M |
| Схема соединения проводников с ЧЭ | 4 |
| Температурный диапазон | 0 ... +180 ºC; 0 ... +150 ºC |
| Диаметр арматуры, мм | 6 ; 8 |
| Измеряемая среда | Жидкость |
| Вид взрывозащиты | Без взрывозащиты |
| Материал корпуса | Без корпуса |
| Фиксация крышки корпуса | Без корпуса |
| Тип присоединения к процессу | Передвижной штуцер |
| Материал арматуры/оболочки кабеля | 12Х18Н10Т ; 08Х13 |
| Количество чувствительных элементов | 1 |
