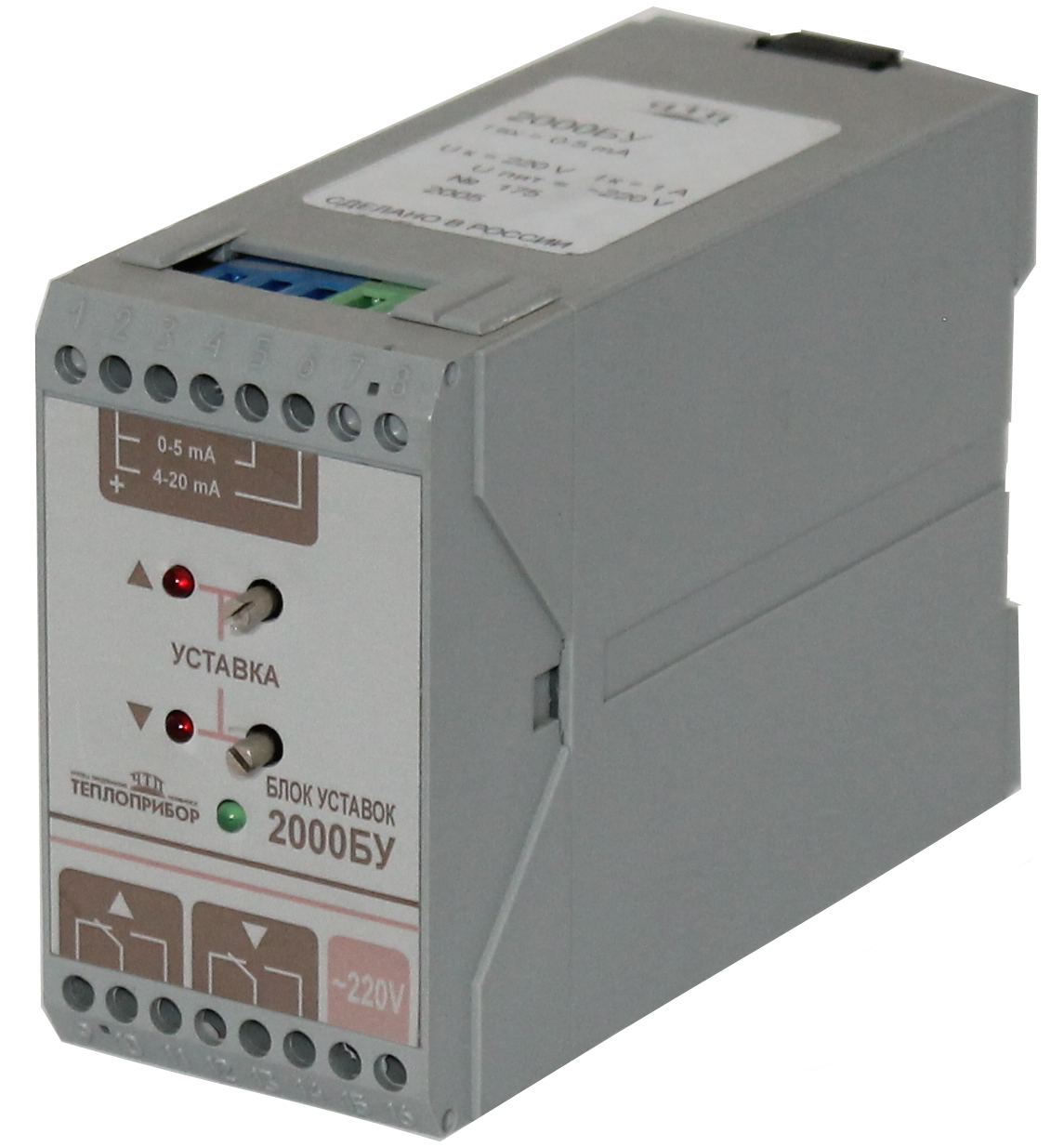

Предназначен для формирования уставок сигнализации и коммутации нагрузок на постоянном или переменном токе в системах управления техпроцессами в нефтехимии, энергетике и других отраслях промышленности.
Краткое описание
Входные сигналы:
унифицированные токовые сигналы 0-5 (Rвx=200 Ом) или 4-20 мА (Rвx=50 Ом)
Диапазон задания уставок:
от 5 до 95% диапазона изменения входного сигнала
Основная погрешность сигнализации:
не более +0,5% от диапазона
Выходные устройства:
сигнализация
контакты реле (две независимые уставки <ВЕРХ>, <НИЗ>, коммутируемая мощность 220 В/ 1 А)
Зона возврата сигнализации:
не более +1% от диапазона изменения входного сигнала
Достоинства:
управление исполнительными механизмами, сигнализаторами и т. п. в случае необходимости гальванического разделения между датчиками и исполнительными механизмами.
Светодиодная индикация:
- включения блока
- выхода сигнала за установленные пределы (<Уставка>)
- экономичность и компактность -простота эксплуатации и ремонта
- уставки задаются потенциометрами, оси которых распо-ложены на передней панели, и контролируются с помощью вольтметра или калибратора КИСС - 03
Габаритные размеры, чертеж:
Габаритные размеры, монтаж:
Габаритные размеры:
46,5x78x131,5 мм
Монтаж:
на DIN-рейку (35 мм) или стену с помощью специального крепления
Параметры окружающей среды:
температура -10...+50° С
влажность до 80% при +35°С (УХЛ 3.1)
Защита корпуса:
- пылевлагозащищенность - исполнение IP30
- вибропрочные - исполнение L3

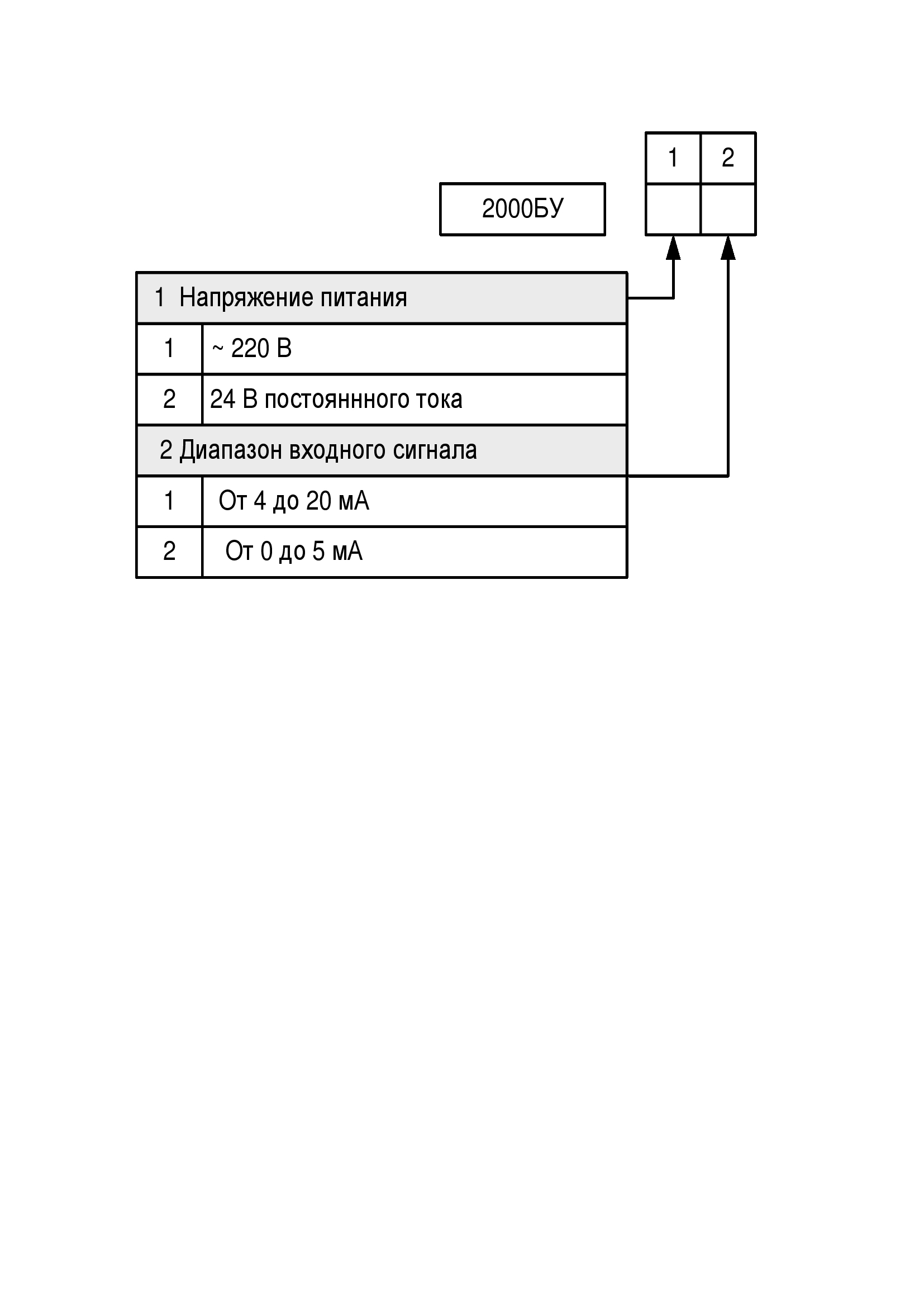

Питание:
- переменный однофазный ток 220 В, частота 50 Гц
- постоянный ток 24 В
Потребляемая мощность:
- не более 1,5 ВА для блоков с питанием постоянным током 24 В
- не более 2,5 ВА для блоков с питанием переменным током 220 В
Срок службы 12 лет.
Межповерочный интервал: 1 год.
